特徴

・設置条件の制約が少なく、高い汎用性
・パネルはアルミ押出材を採用し軽量化を実現
・グレモンを回すだけで側面・下部に同時圧着
・中間支柱の設置で広い開口にも対応
・グレモン操作は内外選択可
・高Hの場合、立ち馬などの足場が必要
・下枠は無し・有り　どちらも対応化(床状況によりご提案させて頂きます)
・角度付中間柱も製作可能
・4方止水も製作可能

仕様

パネル	アルミ押出形成材　t60mm シルバー
側枠、中間柱	ステンレス
製作可能範囲	W400mm以上無制限／H350~1000mm （特寸対応可）
浸水防止性能	WS-6 相当(JTCCM 5等級取得）
パネル重量	≒12kg /m(H360mm)
操作方法	手動
設置時間	約5分（保管場所・パネル枚数により異なります）
収納	パネル及び中間柱の保管場所が必要になります。
オプション	排水パイプ、壁掛フック、収納BOX、台車等

※浸水防止性能は試験値であり保証値ではありません。

参考割付

浸水高	推奨段割	柱間最大寸法
2500	7段	1900
2000	6段	2050
1800	5段	2100
1500	4段	2250
1200	3段	2400

※パネル高さは350 以上且つ175の倍数となります。
※柱間最大寸法はパネル内に下地を追加することで特寸対応できます。
※高さが高い場合は、立ち馬が必要となります。

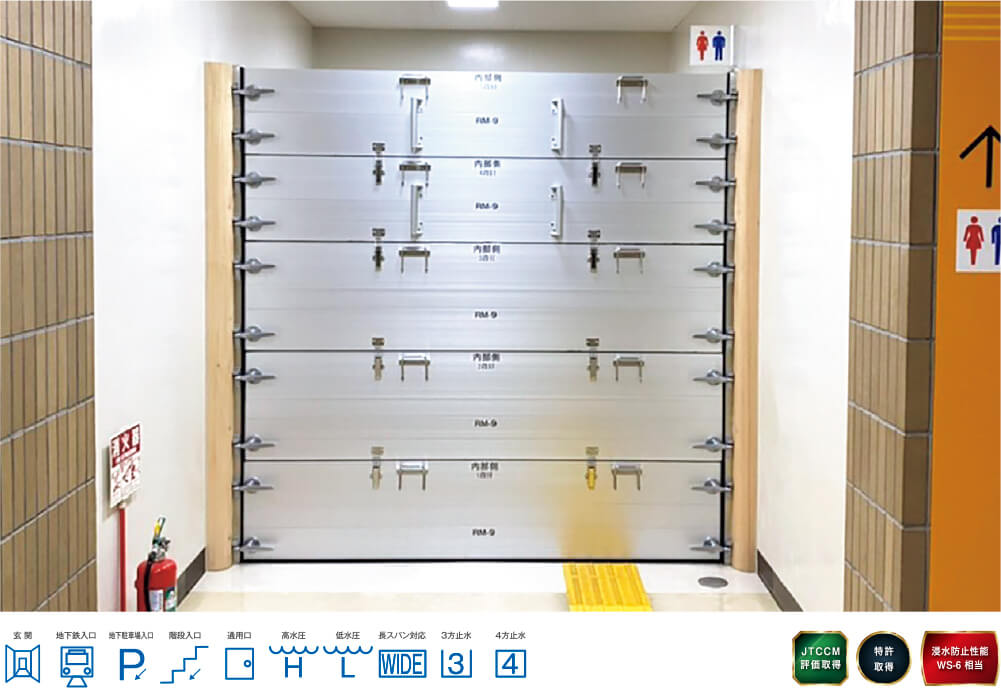

HIGH脱着式止水板（高水圧型）

特徴

仕様

参考割付

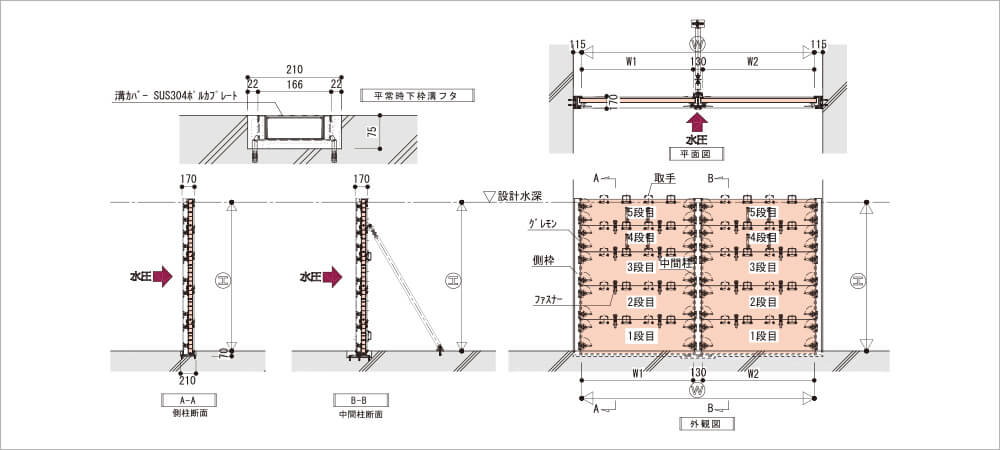

参考納まり図※側枠·中間柱の仕様は水深により異なります。
